如果鋸齒切除的部分比鰭片厚度大時,即a≥2,
散熱器面積越大,它的散熱能力越強???
本期給大家?guī)淼氖?/span>關于針狀鰭片散熱器散熱能力的研究內容,希望對大家有幫助。
本文部分觀點摘選自《尋找熱量的足跡》,感興趣的可以去看原文。
散熱器面積越大, 它的散熱能力越強。我不知道有多少人是這么認為的。這是一個經驗規則,導致實際項目當中可能會犯一些經驗主義錯誤。
我們以針狀鰭片散熱器舉例說明。

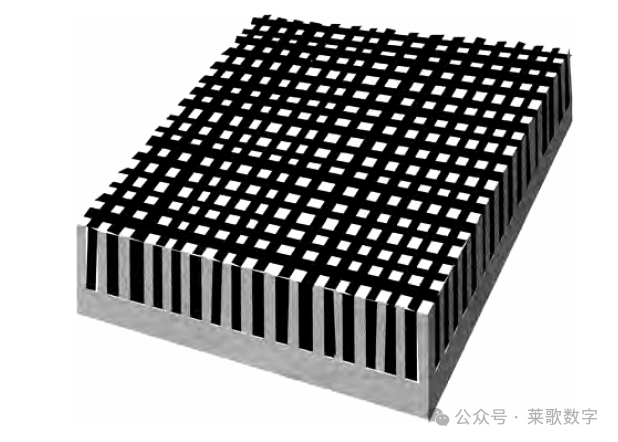

針狀片散熱器的設計理念是試圖在一個給定的體積里生成盡可能多的換熱面積。

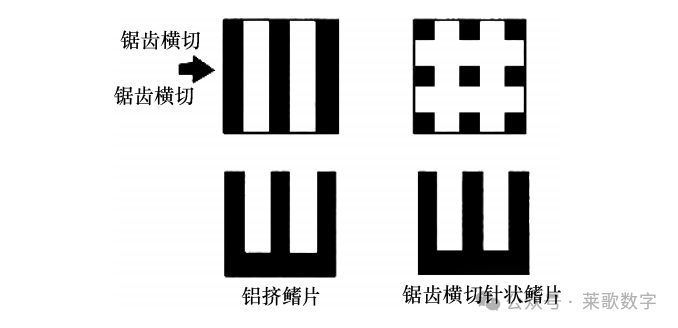

在如上圖所示的針狀散熱器中,看上去似乎生成了很多換熱面積,但事實上真是如此嗎?

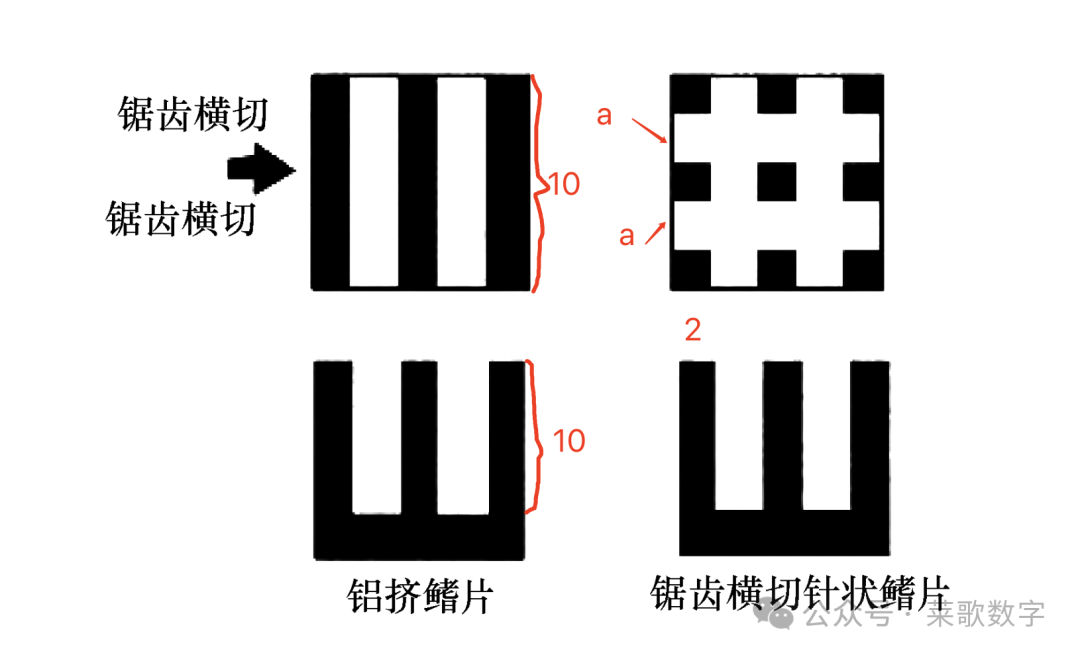

其中,鰭片高度為10mm,厚度為2mm,橫切的寬度為amm,基板為的正方形。
那么,
板翅型鰭片散熱片面積為,S1=780mm2
針狀鰭片散熱片面積為,S2=3*(3*2*(10-2a)/3+6*2*10+6*10*(10-2a)/3)=1020-132a(mm2)
針狀鰭片散熱片面積為,S2≤1020-132*2(mm2)=756mm2
眾所周知,換熱公式,

初步看來,其他不變的情況下,確實是A變大,Q肯定是越來越大,但實際情況要復雜得多。
其散熱能力,考量的并不是表面積,而是與流過的氣流接觸的表面積才對換熱有幫助。

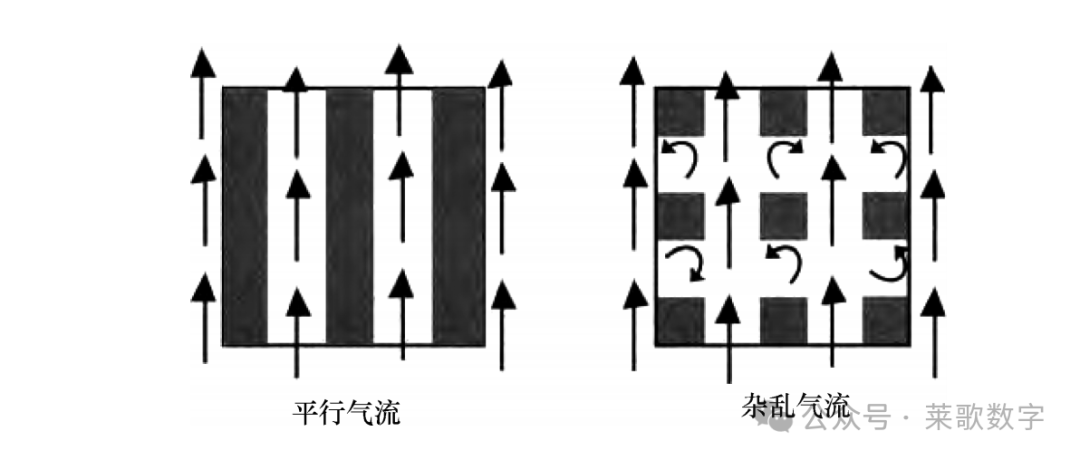

如果板翅型鰭片散熱器安裝正確的話,鰭片的表面積與氣流方向一致,對流換熱有幫助,如下圖所示,
對于針狀鰭片散熱器,只有與氣流同方向的表面積能夠接觸到流動空氣;垂直氣流方向的表面積接觸到的只是靜止的空氣或漩渦氣流,這部分表面積無法帶走太多熱量。
因此,針狀鰭片散熱器不僅沒有增加散熱面積,而且有一半的表面積朝向錯誤的氣流方向。
仿真驗證
通過Flotherm仿真對比兩種情況,

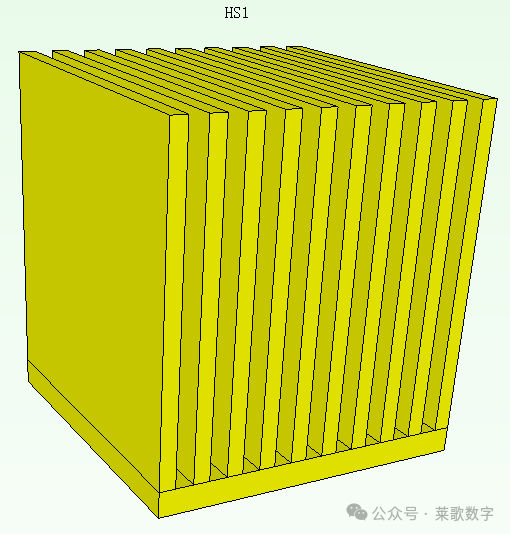

case1:板翅型鰭片散熱器

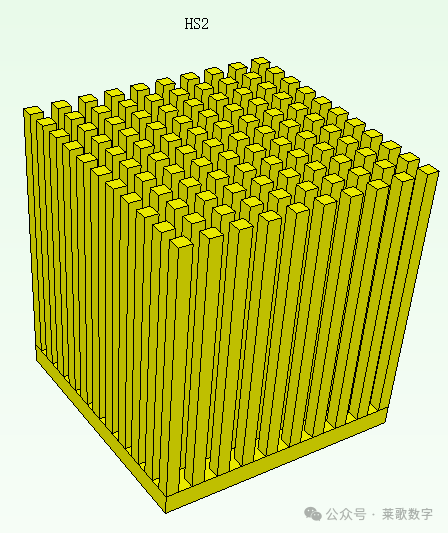

case2:針狀鰭片散熱器
實驗結果如下

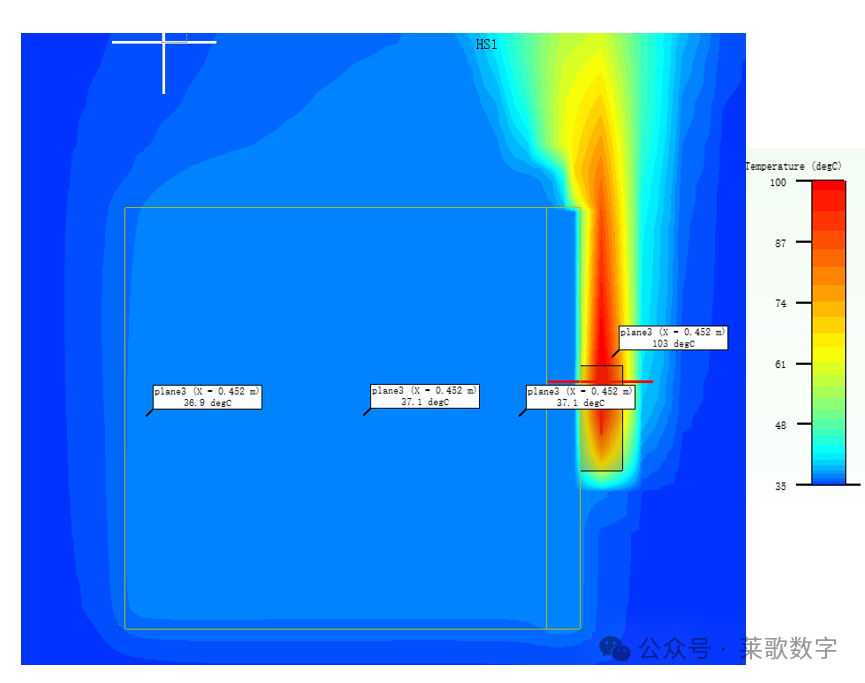

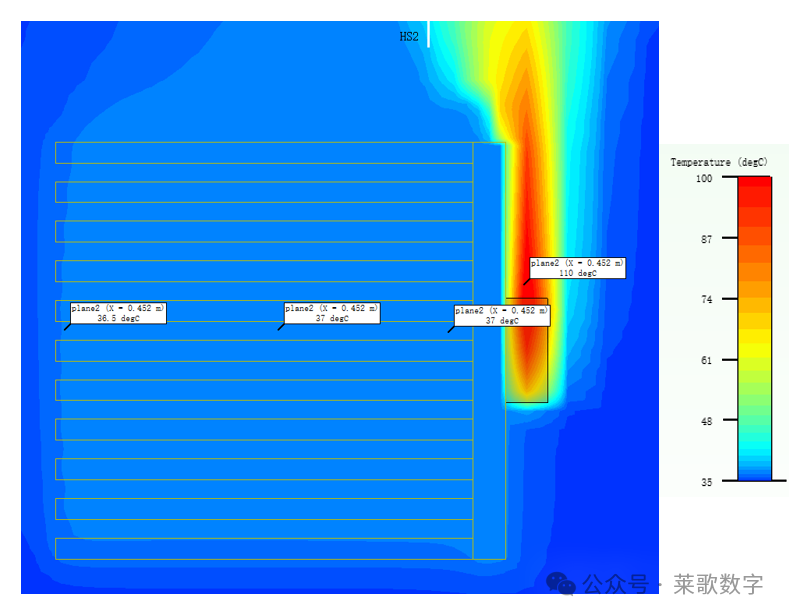

溫度場

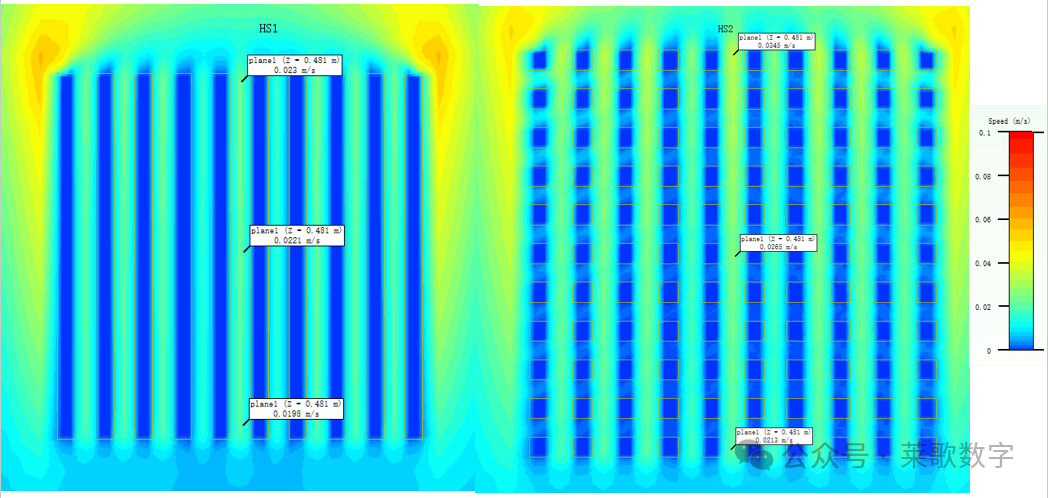

流場
切除寬度小于鰭片厚度
可以看出基本與上述情況符合,使用針狀鰭片散熱器與板翅型鰭片散熱器,同樣尺寸、材料等情況下,熱源溫度還要高7℃。
另外,有提到“小拇指規則”,通過軟件command center也可以做自動優化,感興趣的可以去驗證一下。
即,當功耗和鱗片長度一定時,可以用教科書上的方程式計算散熱器最優的鱗片間距。
對于典型的散熱器(如 1in x 1in 或 2in x 2in)和 10W 以內的功耗,自然對流散熱的******鰭片間距大約為 1/4in( 6.4mm)。
還有一個更好的方法,如果散熱器儲片之間無法容納你的小拇指,那么不要在自然對流散熱中使用這個散熱器,稱之為“小拇指規則”。
